🌱 Robustness Diagram

🌿 What? §

• 🌱 Là một dạng UML diagram nằm trong ICONIX Process, xác định tất cả những objects và mối liên hệ của từng use case.
  • Giảm sự mơ hồ của phần mô tả use case, dễ dàng hơn cho việc thiết kế, kiểm tra và estimate.

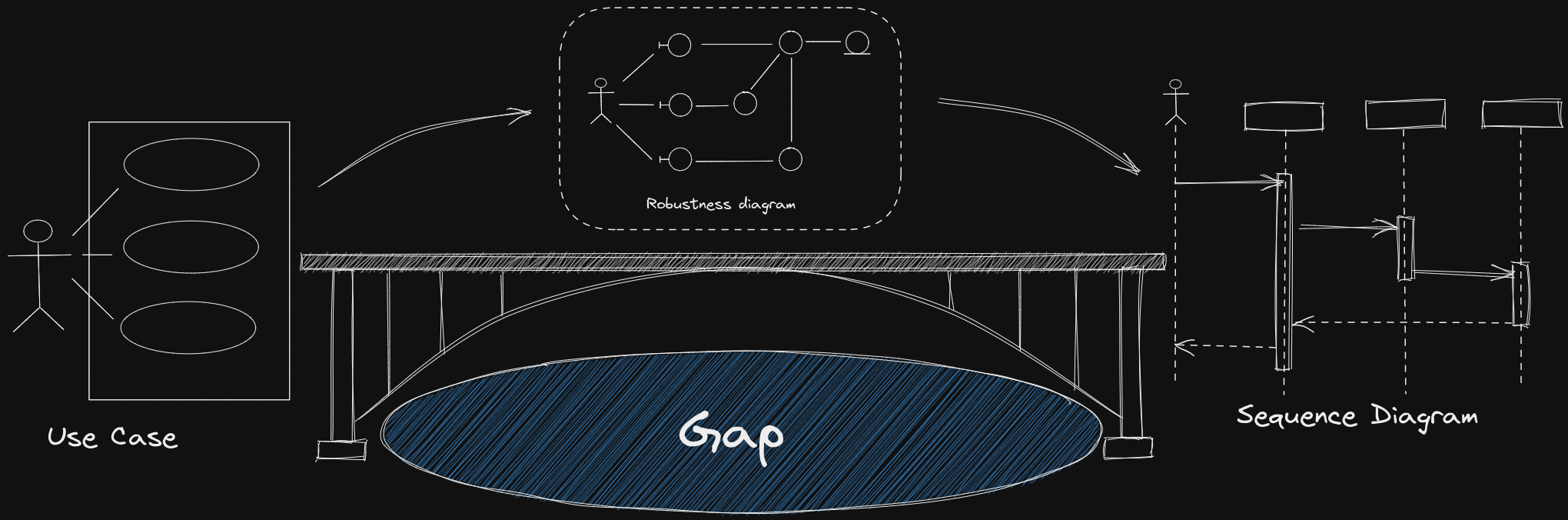

ICONIX Process

ICONIX Process là một phương pháp luận phát triển phần mềm, mục tiêu là để tránh analysis paralysis. Chỉ sử dụng 4 UML cơ bản ứng với 4 bước trong quá trình chuyển đổi từ Use Case text thành Code .

• 🌱 Mỗi diagram sẽ trả lời cho từng câu hỏi:
  • Use Cases - Users đang làm gì?
  • Domain Models - Có những Objects nào?
  • Robustness Diagrams - Những Object nào tham gia trong từng use case?
  • Sequence Diagrams - Những Object tương tác với nhau như thế nào?

🌿 How? §

• 🌱 Sử dụng khuôn mẫu boundary/control/entity class.

• 🌱 4 nguyên tắc cơ bản:

  • Actors chỉ có thể giao tiếp với Boundary objects.
  • Boundary objects chỉ có thể giao tiếp với Control objects hoặc Actors.
  • Entity objects chỉ giao tiếp được với Control objects.
  • Control objects có thể giao tiếp với Boundary objects, Entity objects và một số Control objects khác, nhưng cấm chơi với Actors.

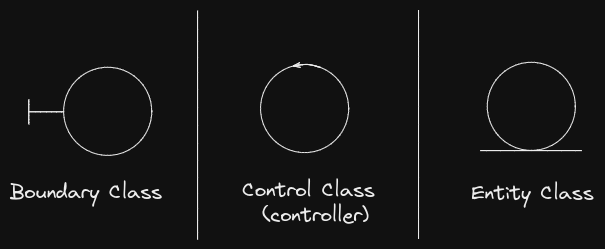

Ý nghĩ của các khuôn mẫu

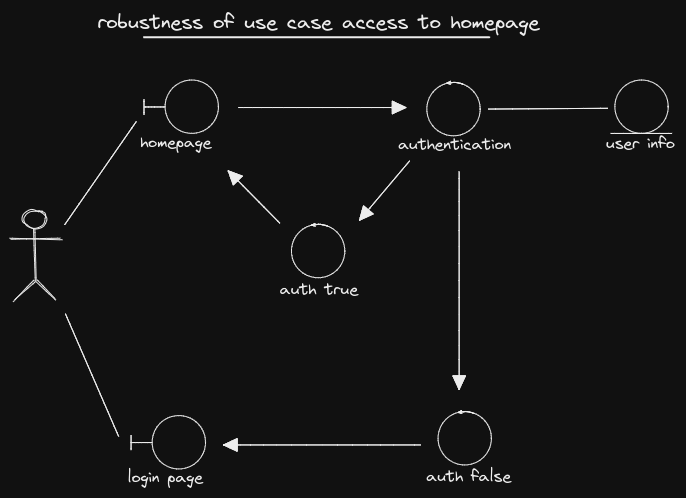

• 🌱 Ví dụ:

🌿 Tham khảo §

• https://en.wikipedia.org/wiki/ICONIX
• https://docs.nomagic.com/display/MD190/Robustness+diagram
